針對寒冷地區冬季冷卻塔填料掛冰和空冷管束凍裂，造成機組不能正常運行，嚴重的甚至機組停運情況，設計研發該裝置。該裝置采用現場電動按鈕操作，加上手動應急操作裝置，可根據水溫要求使卷簾啟閉至任意位置，操作方便，勞動強度低，安全性高。并可根據用戶需要，設計遠程控制和溫控全自動控制。

使用該套裝置后，機組在冬季運行時，極大的保證了設備的安全性;對于切缸供熱改造機組同時具有明顯的節能效果，無須通過提高循環水溫度來防止冷卻散熱系統凍結、掛冰，從而降低了機組煤耗，為電廠帶來了直接的經濟效益。

冷卻塔防凍裝置設計原理及核心技術

• 設計原理

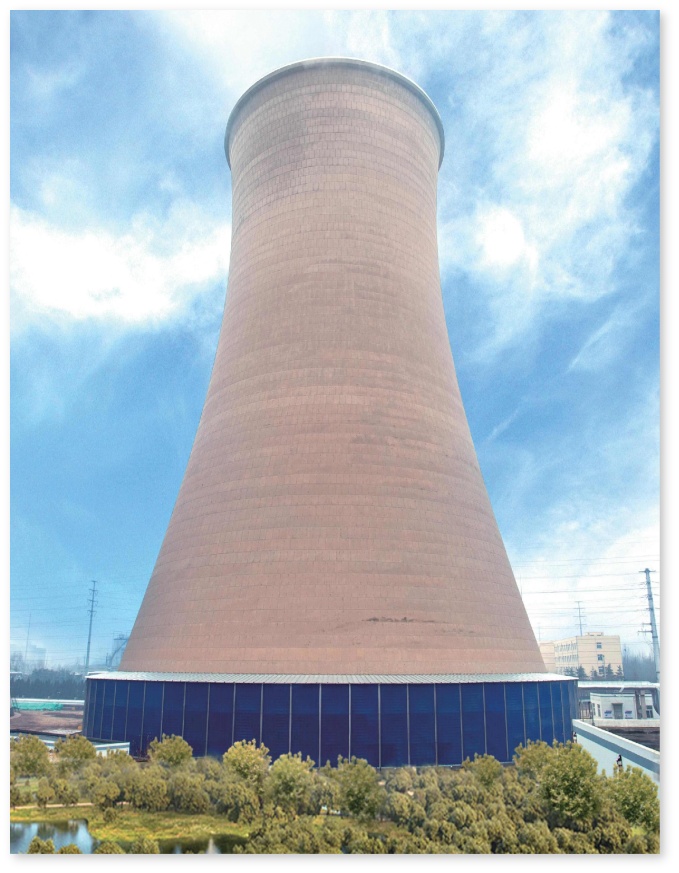

最大限度對冷卻塔進風面進行封堵，防止塔外冷空氣進入塔內和溫度流失。

• 滾動式卷簾箱

相比堆積式靠電機扭矩力硬抽的方式，滾動式卷簾箱上下運行方式，不受負壓和風壓阻力的影響。

• 抗風金屬網格

有效解決負壓和風壓對防凍卷簾吸附力的影響，使防凍卷簾平貼在網格上，減少摩擦阻力，防凍卷簾升降自如。

• 智能化調控水溫

可設置機組運行需要的最佳溫度，通過傳感裝置采集塔內即時溫度，控制系統根據水溫變化指令防凍卷簾自動升降，達到調節水溫的目的。

可以針對全塔不同區域分別進行精準調溫。

• 遠程、移動端操控

可通過遠程和移動端進行操控，實時掌握冷卻塔水溫狀態，可與電廠DCS系統連接。

產品結構

• 鋼結構框架




根據冷卻塔進風口高度，采用不同規格的矩形管或AB柱框架結構，每個單元設一根立柱，柱頂通過頂梁于塔筒固定，立柱之間、頂梁之間采用方管連接，使全塔框架連成一體，增強抗風力。

• 金屬抗風網格

整個進風面設計金屬抗風網格，解決了負壓和風壓對卷簾吸力影響，使卷簾收放自如。

• 高分子復合卷簾

選用高分子復合材料，防刮、耐磨、耐寒、阻燃，表面自潔。不使用時收卷于卷簾箱內，不受紫外線侵蝕，使用壽命達8-10年。

• 驅動卷簾箱

鍍鋅鋼板訂制加工，表面做噴塑處理，內置驅動電機、平衡模塊，動力卷軸控制模塊等。卷簾收置于箱內通過驅動電機帶動箱體上下運行。

• 抗砸頂棚

加厚鍍鋅鋼板，通過折彎工藝處理，增加強度，具有較強的抗砸效果。

• 智能化控制系統

智能化控制系統可設置機組運行的最佳水溫，通過溫度傳感裝置采集塔內實時溫度，指令防凍卷簾自動開降，調節水溫。

產品特點

• 防凍效果好

密封率≥98%。

• 勞動強度低、安全性能高

全自動運行，不需要人員現場操作。

設置多重保障措施，保障人員和設備安全。

• 運行順暢

滾動式運行方式和設置抗風網格，保證卷簾上下運行順暢。

• 全自動運行、精準調溫

全自動運行模式時，可設置機組運行需要的溫度范圍，通過采集各區域的即時溫度，分區域自動調節水溫。

• 節能減排

根據國家發改委《節能技術監督導則》其中凝汽器入口循環水溫度變化1℃，煤耗變化1.0g/kWh。從而減少二氧化碳的排放。

• 使用壽命長

設備整體使用壽命20年以上，防凍卷簾使用壽命10年以上。
